開關電源的四種典型電路設計分析
時間：2016-03-23來源：tac瀏覽次數：
內容簡介：
圖一
圖二
圖三
圖四
開關電源的基本類別是有四種方式，分別是：單端正激式、單端反激式、全橋式和半橋式。一般在開關電源100w以下的電源多數會采用單端反激式變換器，反激式功率變換電路中的變壓器
我們在開關電源的學習研發(fā)中知道，開關電源的基本類別是有四種方式，分別是：單端正激式、單端反激式、全橋式和半橋式。一般在開關電源100w以下的電源多數會采用單端反激式變換器，反激式功率變換電路中的變壓器，一般是起到隔離作用，除此之外還有儲能的功能。
反激式功率變換電路結構相對較簡單，輸出電壓不受輸入電壓的制約，同時也可提供多路電壓輸出TOPSwitchⅡ系列應用于單端反激式變換器，它的經典用法如下圖：
圖一
圖二
圖三
圖四
開關電源電路分析：

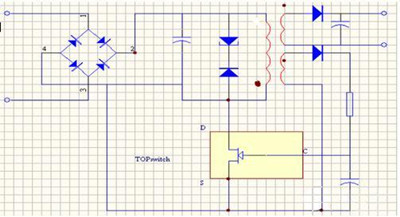

1、將偏置線圈通過限流電阻直接作為TOPSwitchⅡ控制極的輸入；

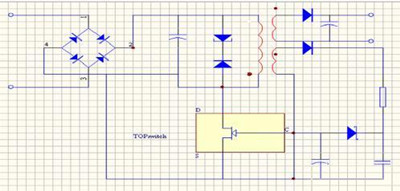

2、圖二在圖一的基礎上加了一個穩(wěn)壓管，是圖一的增強型；

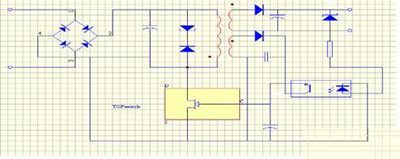

3、圖三中輸出電壓通過光耦作用于TOPSwitchⅡ控制極，在輸出電壓反饋精度上有所提高；

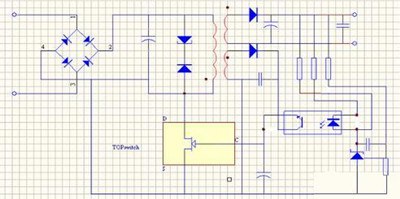

4、圖四在圖三基礎上增加了精密基準TL431，使輸出穩(wěn)壓精度和負載調整率都能得到較高的精度。

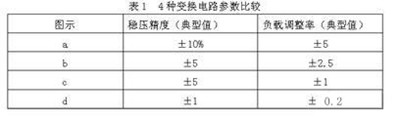

開關電源這四種變換電路的效果如下圖：
單端反激式開關電源的最大特點是在輸入電壓和負載電流有較大變化時，能夠具備更快的動作相應速度，能夠自主制約負載電流，補償電路簡單。所以采用單端反激式開關電源比較不錯。它主要比較適用在小功率的開關電源上。
